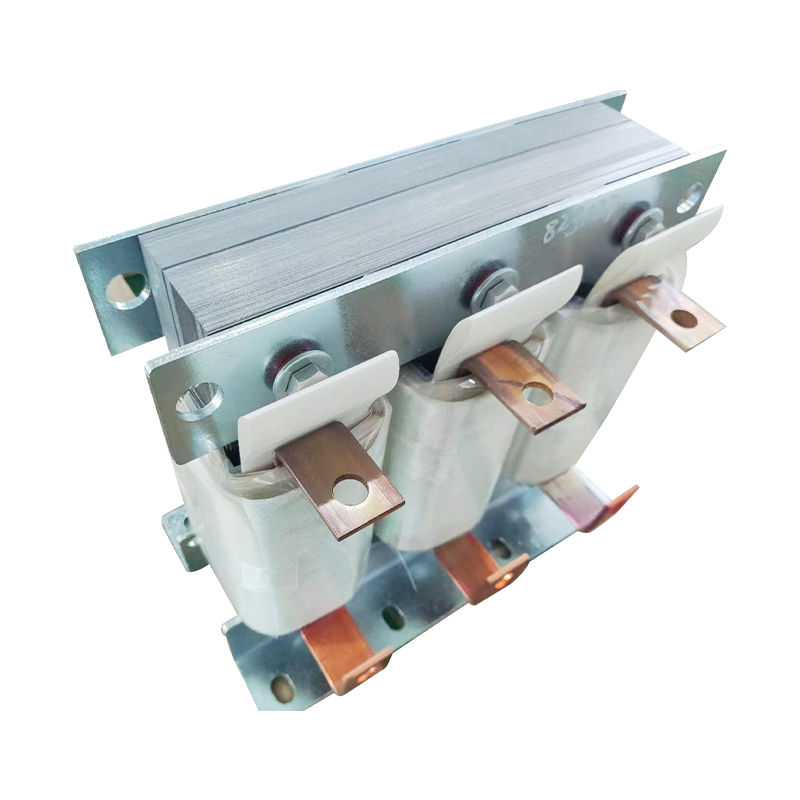

Lò phản ứng lọc ba pha 660V

Tính năng sản phẩm

Trong lưới điện, có rất nhiều nguồn sóng hài như bộ chỉnh lưu, bộ chuyển đổi và bộ biến tần. Sóng hài bậc cao do các thiết bị này tạo ra có thể gây nguy hiểm nghiêm trọng đến hoạt động an toàn của máy biến áp chính và các thiết bị điện khác trong hệ thống. Lò phản ứng lọc được sử dụng rộng rãi trong các tủ lọc cao áp và hạ thế. Chúng được mắc nối tiếp với các tụ lọc và được điều chỉnh theo tần số cộng hưởng cụ thể để hấp thụ dòng điện hài có tần số tương ứng trong lưới điện. Tỷ lệ phản ứng là 1%, 5,67%, 6%, 12% và 13%, có khả năng loại bỏ các sóng hài bậc 3, 5, 7, 11, 13 và bậc cao hơn. Khi các cuộn kháng lọc được mắc nối tiếp với các tụ điện, chúng sẽ hấp thụ sóng hài lưới một cách hiệu quả và cải thiện hệ số công suất của hệ thống, đóng vai trò quan trọng trong việc vận hành an toàn của hệ thống.

Đặc trưng:
1. Lò phản ứng lọc có sẵn ở cả loại ba pha và một pha, cả hai đều là loại lõi sắt khô.
2. Lõi sắt sử dụng tấm thép silic cán nguội chất lượng cao, tổn thất thấp. Các cột lõi được chia thành các phần nhỏ đồng nhất bằng nhiều khe hở không khí, được đặt cách nhau bằng các tấm vải thủy tinh dán epoxy và được liên kết bằng chất kết dính đặc biệt để đảm bảo khe hở không khí của lò phản ứng không thay đổi trong quá trình vận hành.
3. Các cuộn dây được quấn bằng dây đồng dẹt loại F hoặc loại H và được bố trí chặt chẽ, đồng đều.
4. Sau khi lắp ráp, các cuộn dây và lõi sắt của lò phản ứng lọc trải qua quá trình nung trước → ngâm tẩm chân không → xử lý nhiệt, sử dụng vecni tẩm loại H để liên kết các cuộn dây và lõi sắt với nhau một cách chắc chắn.
5. Các kẹp, ốc vít và các bộ phận khác của lò phản ứng lọc được làm bằng vật liệu không từ tính để đảm bảo hệ số chất lượng cao và hiệu quả lọc tốt.
6. Tất cả các bộ phận tiếp xúc đều được xử lý bằng các biện pháp chống ăn mòn.
7. Nó có khả năng tăng nhiệt độ thấp, tổn thất thấp, tốc độ sử dụng toàn diện cao và dễ lắp đặt.
