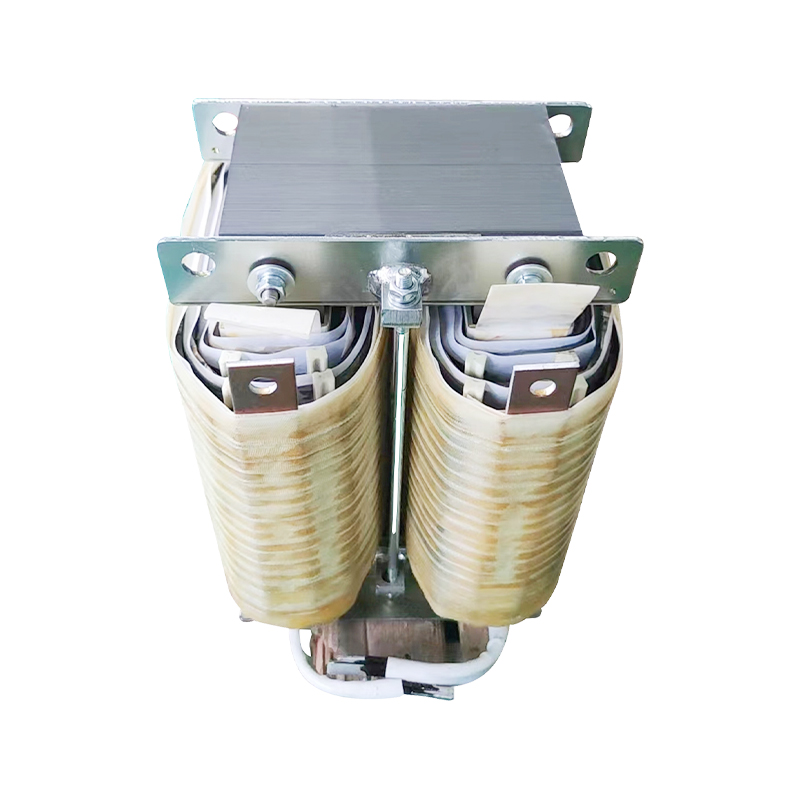

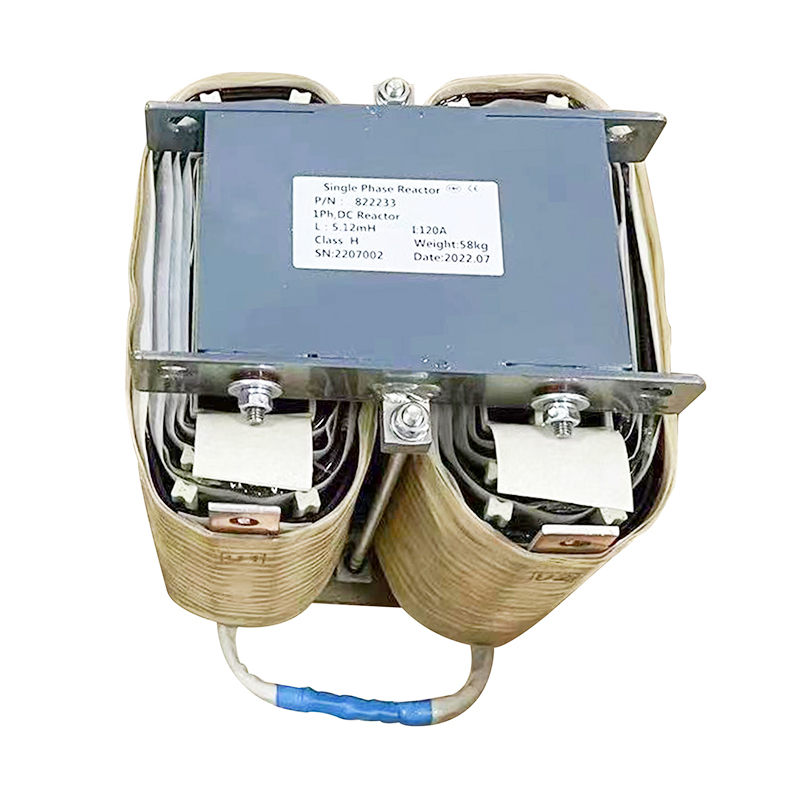

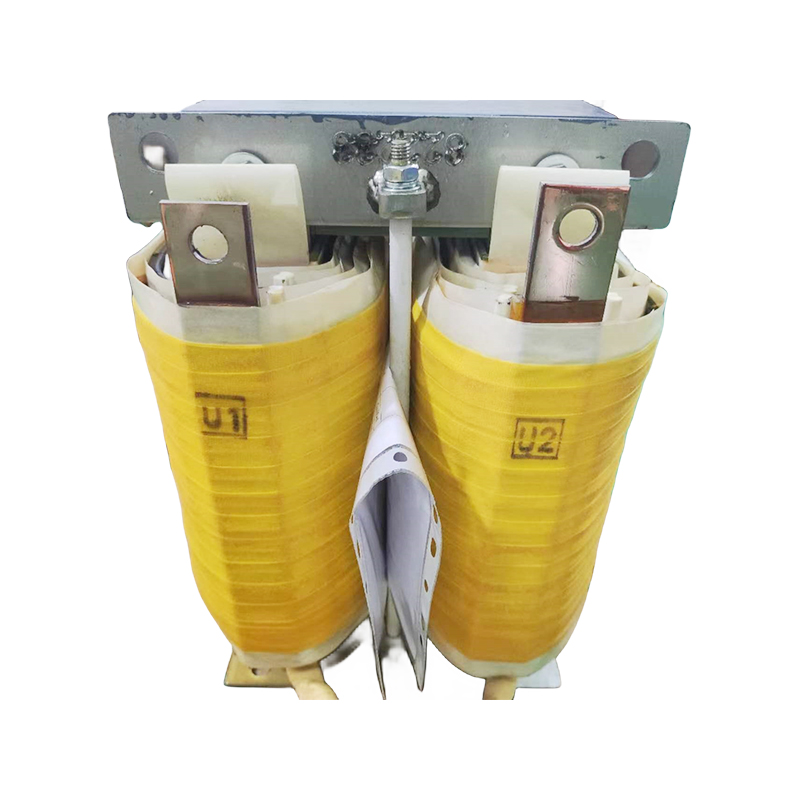

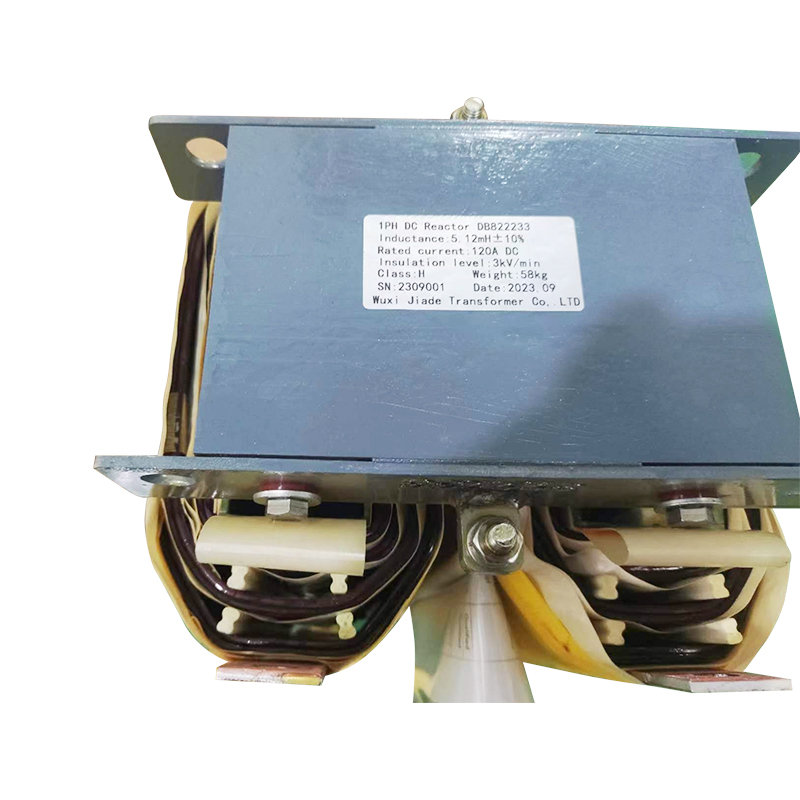

Lò phản ứng DC dây AL

Lò phản ứng DC, còn được gọi là lò phản ứng sóng phẳng, được sử dụng rộng rãi làm thành phần chính ở phía DC của bộ chuyển đổi, đặc biệt là trong lĩnh vực bộ biến tần đa năng. Chức năng cốt lõi của nó là xử lý thành phần AC trong DC và điều khiển nó trong phạm vi đặt trước để duy trì tính liên tục và ổn định của dòng điện chỉnh lưu, giảm xung dòng điện, tối ưu hóa hệ số công suất đầu vào và triệt tiêu hiệu quả sóng hài do bộ chuyển đổi tạo ra.

Chúng tôi nhấn mạnh những điểm sau về các tính năng của nó:

Thiết kế cốt lõi sử dụng các tấm thép silicon cán nguội chất lượng cao, một loại vật liệu có đặc tính tổn thất thấp. Lõi được chia đều thành các đoạn nhỏ bằng nhiều khe hở không khí, được ngăn cách bằng các tấm vải thủy tinh nhiều lớp epoxy được phủ một chất liên kết đặc biệt để đảm bảo các khe hở không khí ổn định và không gây tiếng ồn trong quá trình vận hành.
Đối với phần cuộn dây, chúng tôi sử dụng dây đồng phẳng tráng men loại F hoặc H làm cuộn dây, được bố trí chặt chẽ, đồng đều mà không cần cách điện thêm. Đối với cuộn dây công suất nhỏ, chúng tôi sử dụng cấu trúc lớp, còn cuộn dây công suất lớn có dạng hình bánh để tản nhiệt tốt hơn.
Trong quá trình sản xuất, cuộn dây và lõi của lò phản ứng DC trải qua ba bước chính: sấy khô trước, ngâm chân không, nung nóng và đóng rắn. Chúng tôi sử dụng vecni tẩm loại H cho quá trình này. Quá trình này cho phép cuộn dây và lõi được liên kết chặt chẽ, không chỉ giảm tiếng ồn trong quá trình vận hành mà còn đảm bảo lò phản ứng hoạt động ổn định trong môi trường nhiệt độ cao với khả năng chịu nhiệt cao.

Để đảm bảo lò phản ứng hoạt động ổn định, chúng tôi đã lựa chọn vật liệu không từ tính cho các ốc vít của cột lõi, giúp giảm độ tăng nhiệt độ của lò phản ứng.
Các bộ phận tiếp xúc của lò phản ứng được xử lý nghiêm ngặt để chống ăn mòn. Trong khi đó, đối với các thiết bị đầu cuối dẫn vào, chúng tôi đã chọn các thiết bị đầu cuối ống đồng đóng hộp hoặc các hàng đồng để đảm bảo độ ổn định và độ tin cậy.

Lò phản ứng DC quấn dây nhôm này phù hợp cho các tình huống sau:
1. Hệ thống cấp nguồn DC: dùng để ổn định dòng điện đầu ra của nguồn điện một chiều và nâng cao độ ổn định, độ tin cậy của hệ thống cấp điện.
2. Hệ thống điều khiển tần số: Trong các thiết bị điện tử công suất như bộ biến tần, nó được sử dụng để lọc các sóng hài cao, giảm nhiễu điện từ và cải thiện hiệu suất hệ thống.
3. lĩnh vực tự động hóa công nghiệp: trong tất cả các loại thiết bị công nghiệp cần ổn định DC, lò phản ứng này có thể đóng một vai trò quan trọng, chẳng hạn như thiết bị mạ điện, điện phân và hàn.
