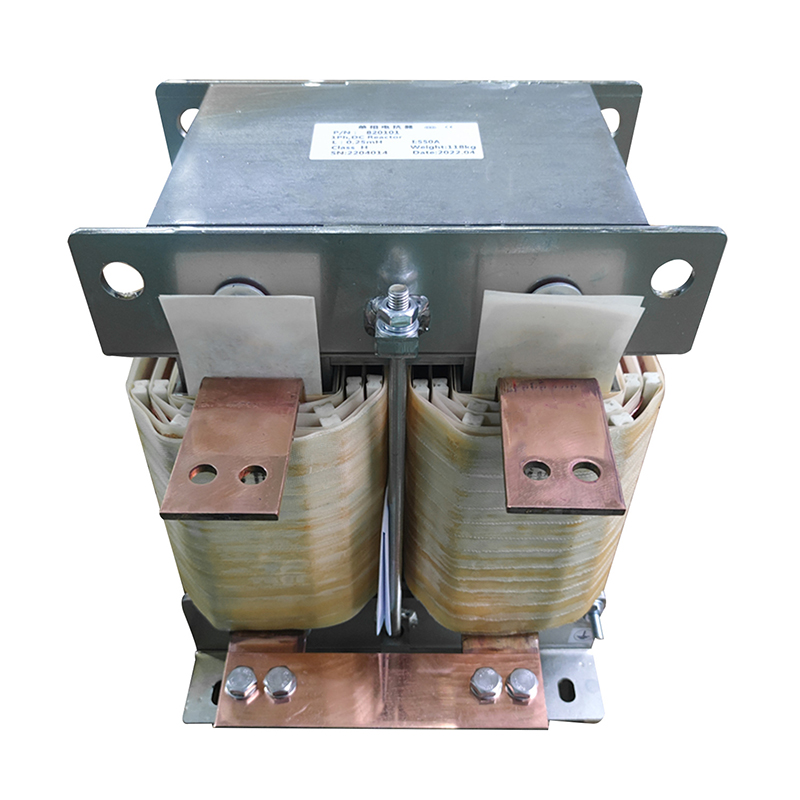

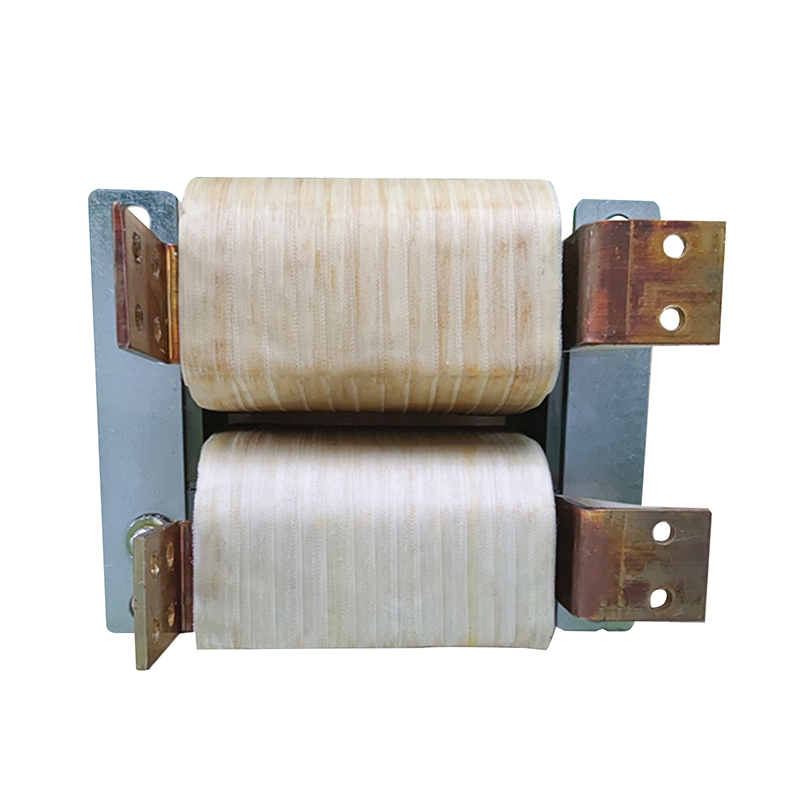

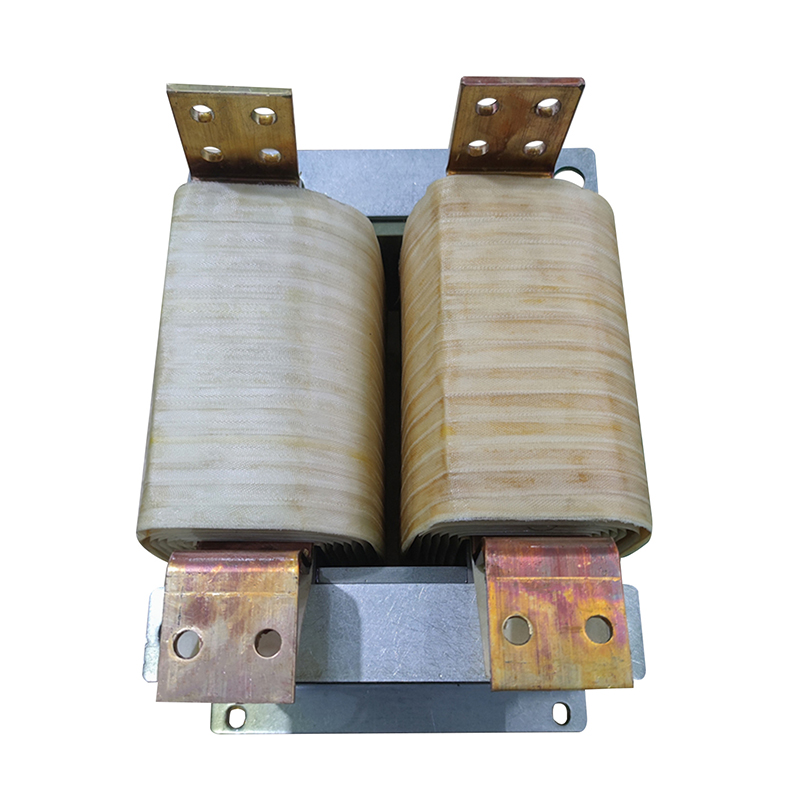

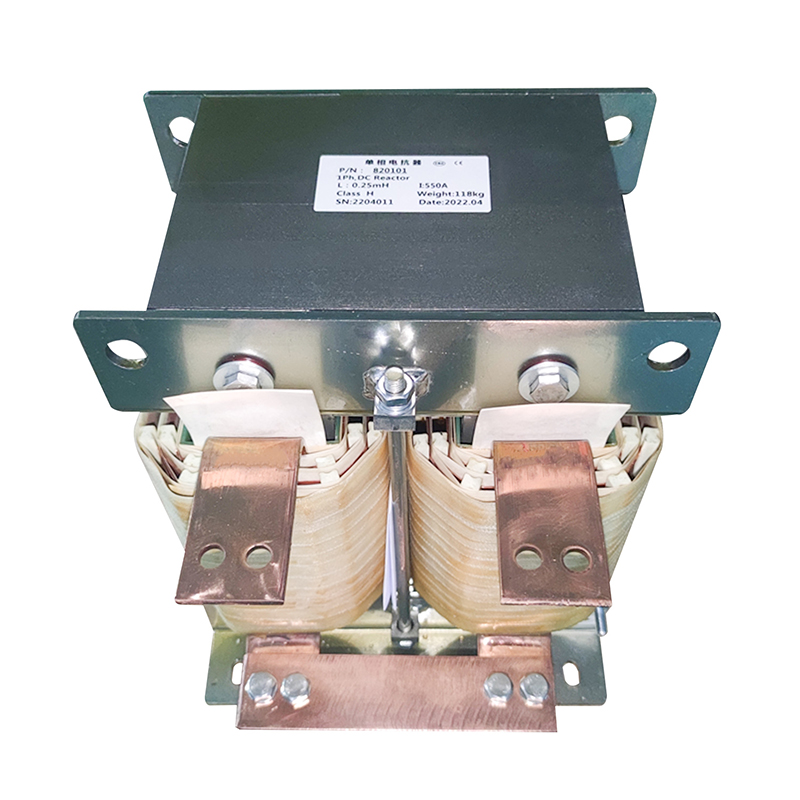

Lò phản ứng DC dây đồng

Cuộn kháng DC hay còn gọi là cuộn kháng sóng phẳng được sử dụng ở phía DC của các bộ chuyển đổi, bộ biến tần đa năng. Lò phản ứng có một DC với thành phần AC chạy qua nó. Mục đích chính của nó là giới hạn thành phần AC được đặt trên DC ở một giá trị xác định, giữ cho dòng điện chỉnh lưu liên tục, giảm giá trị xung hiện tại, cải thiện hệ số công suất đầu vào và ức chế sóng hài do bộ chuyển đổi tạo ra.
Đặc trưng:
1 Lõi được làm bằng tấm thép silic cán nguội chất lượng cao, tổn thất thấp. Cột được chia thành các đoạn nhỏ đều nhau bởi nhiều khe hở không khí. Khe hở không khí được ngăn cách bằng các tấm vải thủy tinh nhiều lớp epoxy và được phủ bằng chất kết dính đặc biệt để đảm bảo khe hở không khí phản ứng không thay đổi trong quá trình vận hành và không gây tiếng ồn;
2. Cuộn dây được quấn bằng dây dẹt đồng tráng men loại F hoặc H, được bố trí chặt chẽ và đồng đều, bên ngoài không có lớp cách nhiệt. Cuộn dây công suất nhỏ sử dụng cấu trúc lớp, trong khi cuộn dây công suất lớn sử dụng cấu trúc bánh, có tác dụng thông gió và tản nhiệt tốt hơn;
3. Cuộn dây và lõi của lò phản ứng DC được lắp ráp thành một mảnh và sau đó trải qua quá trình sấy khô trước và ngâm tẩm sơn chân không - sấy nóng và đóng rắn. Việc sử dụng vecni tẩm loại H làm cho cuộn dây và lõi của lò phản ứng Saton liên kết chặt chẽ với nhau. Điều này làm giảm đáng kể tiếng ồn trong quá trình vận hành và có chỉ số chịu nhiệt rất cao, đảm bảo lò phản ứng có thể vận hành không ồn ào và an toàn ngay cả ở nhiệt độ cao;
4. Các ốc vít cột lõi của lò phản ứng DC được làm bằng vật liệu không từ tính để đảm bảo lò phản ứng có mức tăng nhiệt độ thấp;
5. Các bộ phận tiếp xúc được xử lý bằng xử lý chống ăn mòn; các thiết bị đầu cuối dẫn vào được làm bằng các thiết bị đầu cuối ống đồng mạ thiếc hoặc các hàng đồng.
